ZIP-Datei mit allen Simulationen zur Schrödingergleichung herunterladen.(1MB) Lösung der Schrödingergleichung mit Moebius Hat man mit den Schülern z.B. die Schwingungsdifferentialgleichung schon mit Moebius gelöst, dann ergeben sich hier keine neuen Probleme. Man löst die Schrödingergleichung, indem man in kleinen Schritten jeweils annimmt, dass die zweite bzw. erste Ableitung konstant ist. Programm für den Potentialtopf: | |
| if x<=L then V=5 | Links ist der Topf 5 eV hoch |
| if x>=L then V=0 | im Topf ist das Potential 0 |
| if x>=R then V=5 | Rechts ist der Topf 5eV hoch |
| psi2:=-C*(E-V)*psi | Schrödingergleichung, E Energie des Teilches, V Potential |
| psi1:=psi1+psi2*dx | Berechnung der ersten Ableitung |
| psi:=psi+psi1*dx | Berechnung von psi |
| x:=x+dx | Fortschritt von x |
| p:=psi*psi | Wahrscheinlichkeitsfunktion |

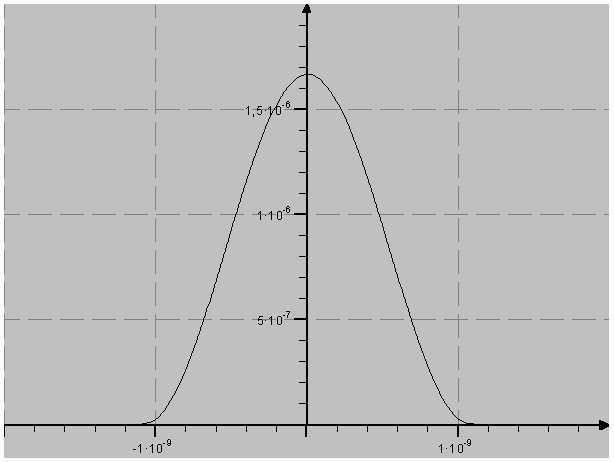

Ergebnis:
|
|
| Beim Coulombpotential ergibt sich zusätzlich folgendes Problem. Das Potential ist kugelsymmetrisch. Für die Berechnung der Antreffwahrscheinlichkeit muss man beachten, dass Oberfläche einer Kugelschale proportional zu r2 ist. Wir rechnen eindimensional und erhalten damit die Antreffwahrscheinlichkeit auf einer solchen Kugeloberfläche. Das bedeutet, die berechnete Wahrscheinlichkeit muss durch r2 geteilt werden, um die Wahrscheinlichkeit am Ort x,y,z zu erhalten. | |
|
Programm für das Coulombpotential | |
| V:=-k/x | Coulomb-Potential |
| psi2:=-C*(E-V)*psi | Schrödingergleichung, E Energie des Teilchens, V Potential |
| psi1:=psi1+psi2*dx | Berechnung der ersten Ableitung |
| psi:=psi+psi1*dx | Berechnung von psi |
| x:=x+dx | Fortschritt von x |
| p:=psi*psi/x/x | Wahrscheinlichkeitsfunktion |

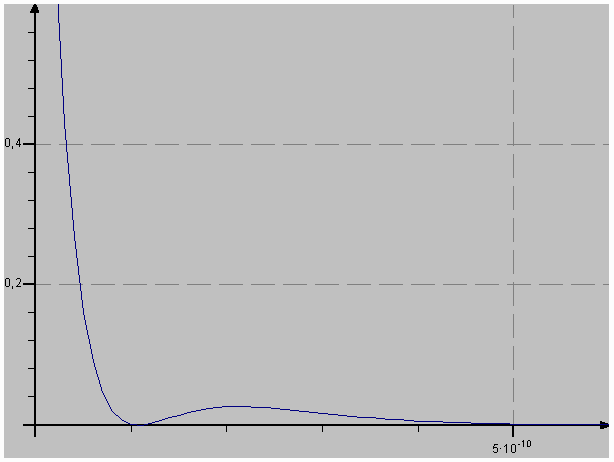

Ergebnis: |
|
| Zeigt man dieses
eindimensionale Ergebnis dreidimensional an, dann erhält man
die kugelsymmetrischen Antreffwahrscheinlichkeiten. |
|
|
3D-Programm für Coulombpotential V:=-k/r if alpha=0 then psi2:= -C*(E-V)*psi;psi1:=psi1+psi2*dr;psi:=psi+psi1*dr x:=r*cos(alpha);y:=r*sin(alpha) alpha:=alpha+dalpha; if r >0,85e-10 then dr := 8e-12 if alpha>6,28 then alpha:=0;r:=r+dr;p:=psi*psi/r/r |
|

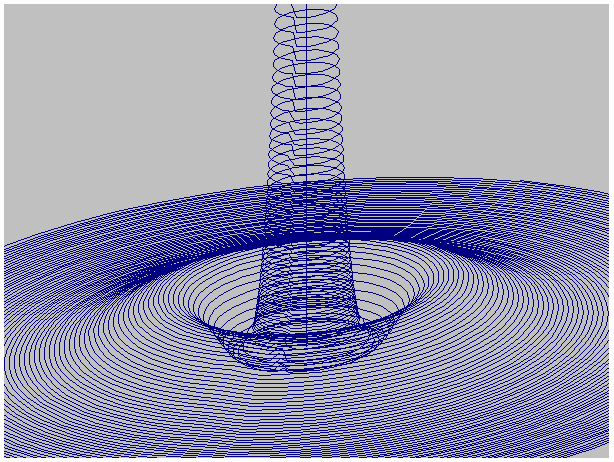

Ein Ergebnis (je nach Startwert): |
|
